PRISMAS

prismas

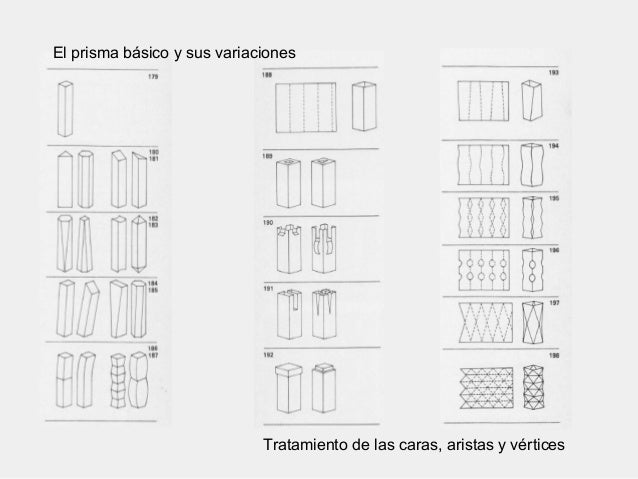

El prisma básico y sus variaciones

una cantidad de cubos puestos directamente uno sobre otro, construyen una columna. esa es en verdad la figura del prisma.  un prisma es una forma con extremos que son figuras paralelas, rectilíneas, similares e iguales y con lados que son rectángulos o paralelogramos.

para mayor comodidad, podemos escoger un prisma básico que tiene extremos paralelos y cuadrados y con lados rectangulares que son perpendiculares a los extremos.

a partir de ese prisma básico pueden desarrollarse las siguientes variaciones.

a) los extremos cuadrados pueden cambiarse por extremos triangulares, poligonales o de forma irregular

b) los dos extremos pueden no ser paralelos entre si

c)los dos extremos pueden no ser de la misma figura, tamaño o dirección.

d) los extremos pueden no ser planos lisos

e) los filos pueden no ser perpendiculares a los extremos

f) los filos pueden no ser paralelos entre si

g) el cuerpo del prisma puede ser curvado o torcidos.

ejemplos

prisma hueco

si el prisma no esta hecho con materiales sólidos sino con cartón, las variaciones  y transformaciones pueden ser mas complicadas.  los extremos pueden ser trasladados de manera diferente y especiales.

tratamiento de los extremos

a) Los extremos del prisma pueden ser cubiertos, peor en lugar de usar plano continuo y uso para cada extremo, podemos usar planos que contengan negativas

b) Los filos o lados junto a ambos extremos pueden ser cortados con diferentes figuras, y las resultantes piezas sueltas pueden ser dobladas o plegadas sobre si mismas si es necesario

c) Los extremos pueden ser dividos en dos o mas secciones

d) Una figura especialmente diseñada puede ser formada o agregada a los extremos.

prisma hueco

tratamiento de los extremos

Tratamiento de los filos

el tratamiento de los filos afecta principalmente a las caras cambiando su forma que crean diseños muy interesantes

Filos rectos no paralelos entre si

Filos ondulantes

Figuras circulares colocados a lo largo de los filos

Figuras circulares  colocadas a lo largo de los filos rectos paralelos

Filos que se entrecruzan

Dibujar un esquema complicado sobre la superficie del cartón delgado antes de ser doblado para formar el prisma

Tratamiento de las caras

Es similar al de los filos, solo que se realizaran en las caras del prisma.

En la sustracción se hacen agujeros en las caras

También se pueden realizar figuras semí cortadas las cuales pueden permanecer transversales o dobladas hacia adentro o hacia fuera en las caras de prisma

ejemplos

UNIÓN DE PRISMAS

Dos o más prismas pueden

ser utilizados en un diseño,

uniéndolos de diversas

maneras.
